电感器浅析

电感器内的激磁电流产生的磁通不能突变，进而导致其电流不能突变。电感器在各类电路中的应用均是建立在其电气特性的基础之上。如果遇到看不懂的电路，就从基本原理入手分析，总能找到思路和头绪。这一篇我们讲讲常规电感器都由哪些部件组成，有了直观的认识后，后续理论的讲解相对显得不那么抽象。

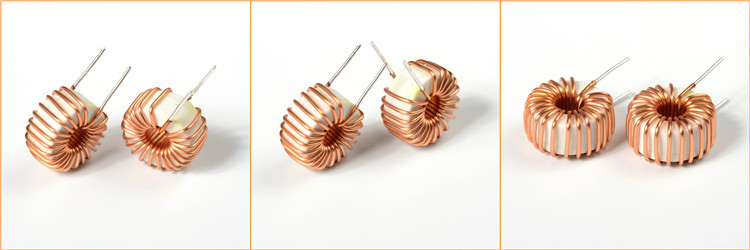

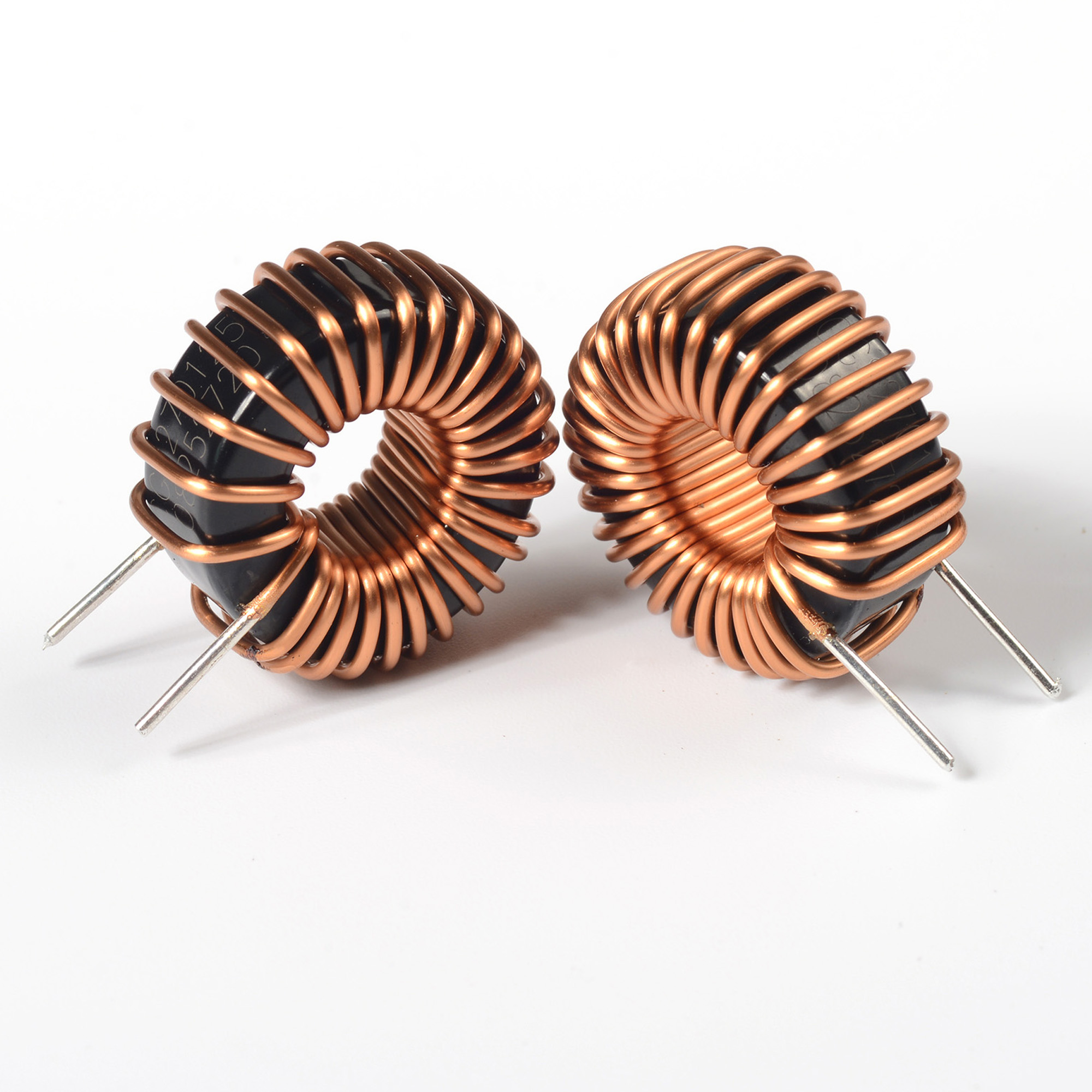

开关电源中的涉及到的常规电感器有共模电感、屏蔽电感、工字电感、磁环电感，至于其家族中其他形式的电感器，如继电器、蜂鸣器、变压器、互感器等在用到的时候再讲解吧，毕竟电感家族也是个名门望族，家族中的成员功能各异，铺开来讲太浪费篇章。下图是我手头上找到的几种不同功能的电感器：

电感器物理结构大致由两部分组成，即磁芯（磁环、骨架）和导线。电感器涉及到的各类电气参数一般包括功率、电流、工作频率、感值、品质因素（谐振电感需考虑）、相序（共模电感和差模电感需考虑）。那电感器的物理结构与电气参数之间存在怎样的关系呢？别急，筒子们，由我慢慢道来。

区区磁芯，我们需要考虑它的体积、材质，结构等参数。其中磁芯的体积决定了电感器能够承受的功率。相同的工作环境，体积越大则能承载的功率越大。磁芯的材质决定了电感器的工作频率，不同的磁材，其适应的工作频率也不同。矽钢片适用于低频电路，而铁氧体磁材（PC40、PC44、PC95）则适用于高频电路。磁芯的结构决定了有效磁通量的大小，同时也决定了电感器的散热性能。

绕制电感器的漆包线（带有绝缘层的耐高温导线）通常决定着流经电感的电流大小。在低频电路中，电流越大，所用单股漆包线的直径越大。而在高频线路中，因为存在集肤效应，一般采用直径较小的漆包线。当电流较大时，通常使用多股漆包线绕制电感器。

电感的感值与导线绕制的匝数的平方成正比，也就是说匝数越多，电感量越大。采用相同的磁芯，增加绕组匝数，能获得更大的电感量和更多的电能，但带来的坏处则是电感两端的尖峰电压更高。如果在不更换磁芯，同时也不减少线圈匝数的前提下想降低电感值，以使电感器能承受更大的电流而不会出现磁芯饱和现象，则需要给磁芯开气隙（适用于磁环及反激变压器）。

电感的品质因数Q值是指电感在不同频率的交流电压下，其所呈现的感抗与其等效损耗电阻的比值。电感器Q值越高，电能损耗越小，传递效率越高。电感器的品质因数主要和信号频率、线圈电阻及磁芯损耗有关。品质因素的大小由实际电路的功能特性决定，并不是越大越好。低品质因素的电感可以保证电路的通频带较宽较平稳，而高品质因素的电感其所能达到的谐振点越高，通频带越窄，该类电感器比较适合于谐振电路和选频电路。
