共模电感与差模电感，一字之差，其实大不一样

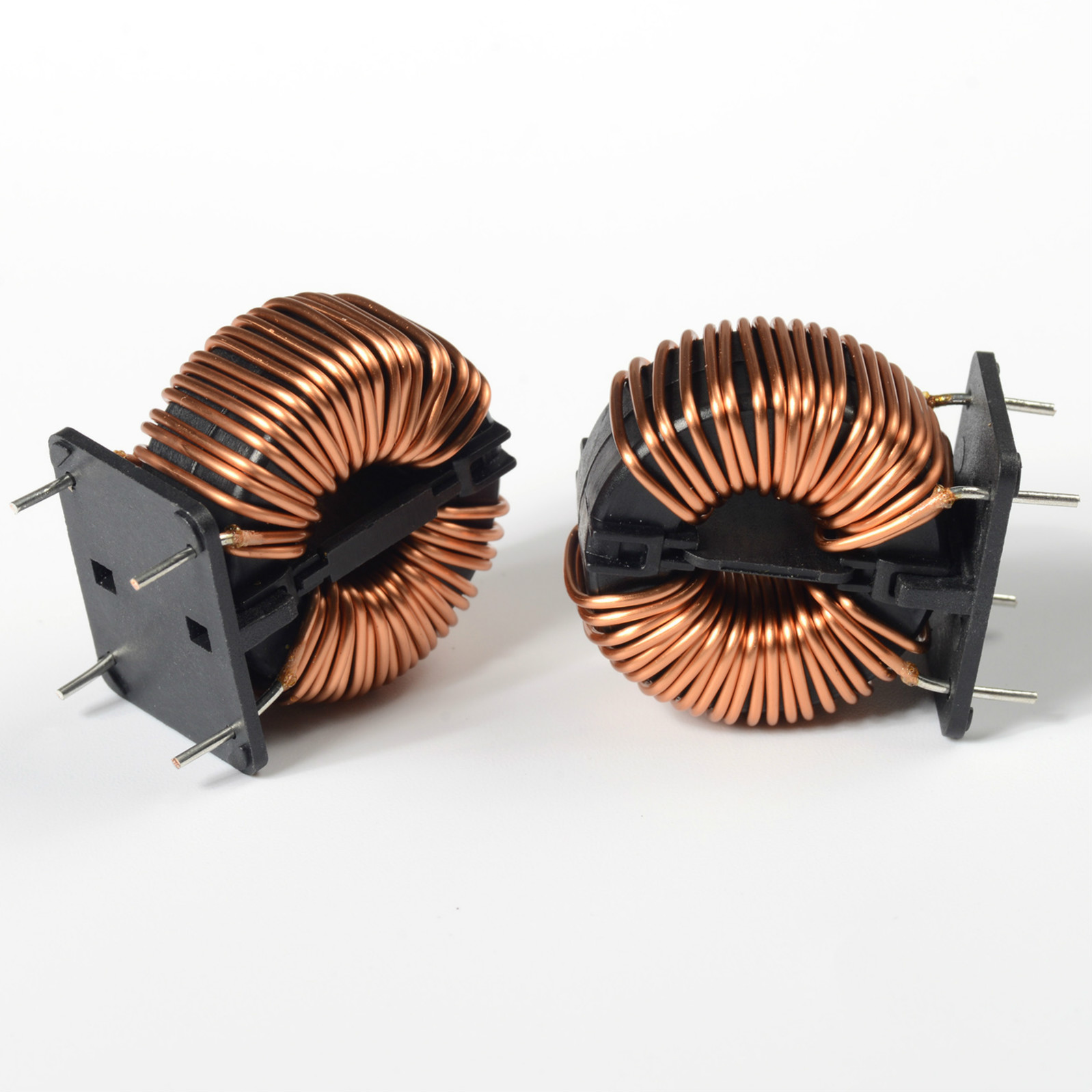

共模电感（Common Mode Choke）也叫共模扼流圈，它由两个尺寸相同，匝数相等的线圈反向对称地绕制在同一个磁环上，是一个以铁氧体为磁芯的共模干扰抑制器件。

1.共模电感的工作原理

原理：流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

共模滤波电感器不是电感量越大越好.主要看要滤除的共模干扰的频率范围。理论上电感量越高对EMI 抑制效果越好，但过高的电感将使截止频率降的更低，而实际的滤波器只能做到一定的带宽，也就使高频杂讯的抑制效果变差

常用于开关电源中过滤共模的电磁干扰信号，对EMI进行滤波，抑制各种高速信号产生的电磁波向外辐射。

2.共模电感与差模电感的区别

①共模电感绕制一般是双线双向绕制，差模电感则是单向绕制。

②共模电感主要抑制共模干扰（火线、零线对地），差模电感主要抑制差模干扰（火线对零线）。

③共模电感两个相同的线圈对称绕制在绕在同一铁芯上，四个引脚。差模电感是一个线圈绕制在一个铁芯上，只有两个引脚。

④共模电感由于同一铁芯上的两组线圈的绕向相反，所以铁芯不怕饱和。而差模电感由于铁芯上绕制一个线圈，当流进线圈的电流增大时，线圈中的铁芯会饱和。
