电感材料性能介绍

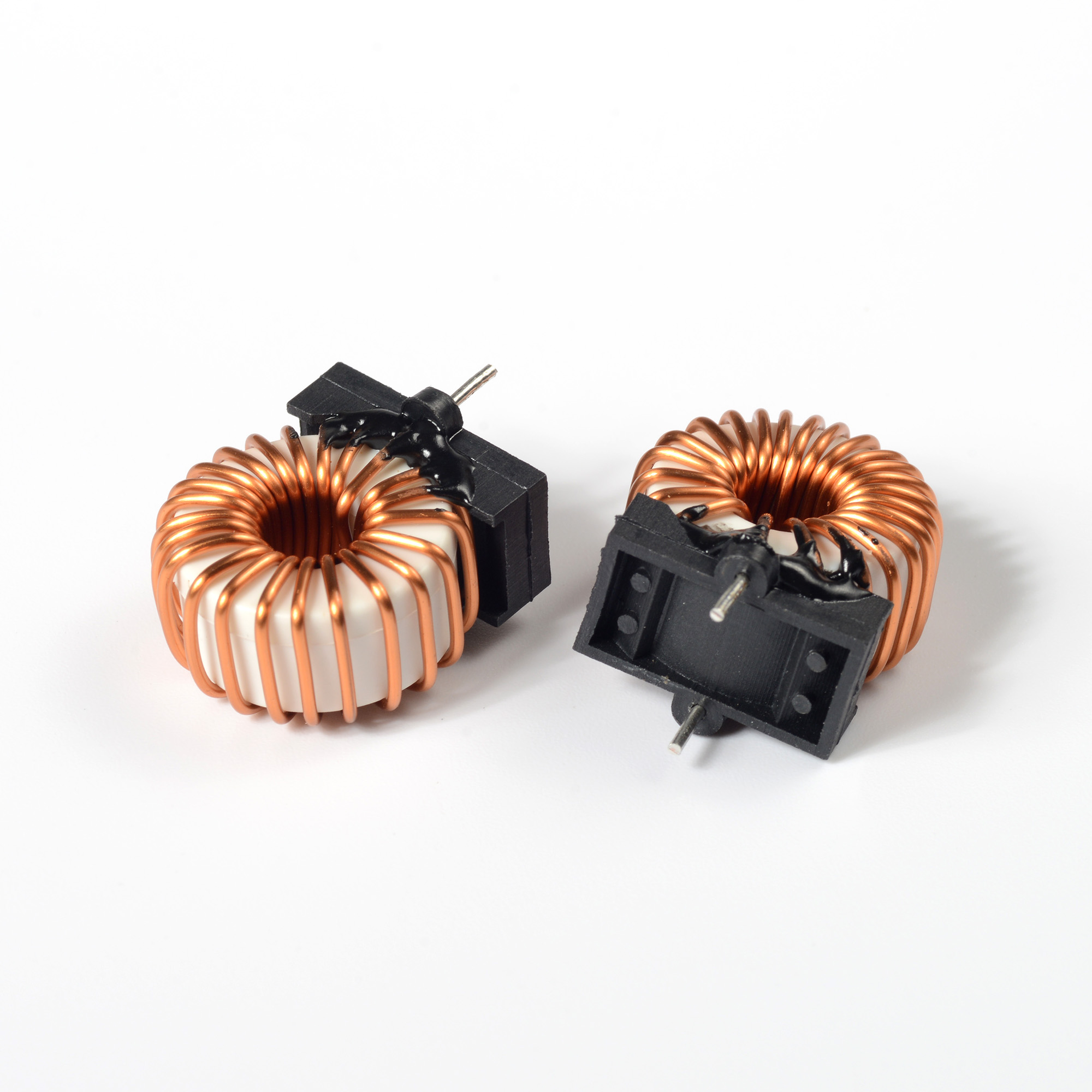

电感可由电导材料盘绕磁芯制成，典型的如铜线，也可把磁芯去掉或者用铁磁性材料代替。比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁氧体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁氧体内。一些电感元件的芯可以调节。由此可以改变电感大小。小电感能直接蚀刻在PCB板上，用一种铺设螺旋轨迹的方法。小值电感也可用以制造晶体管同样的工艺制造在集成电路中。在这些应用中，铝互连线被经常用做传导材料。不管用何种方法，基于实际的约束应用最多的还是一种叫做“旋转子”的电路，它用一个电容和主动元件表现出与电感元件相同的特性。用于隔高频的电感元件经常用一根穿过磁柱或磁珠的金属丝构成。

小型电感器

小型固定电感器通常是用漆包线在磁芯上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。

1、立式密封固定电感器 立式密封固定电感器采用同向型引脚，国产电感量范围为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，误差范围为±5%~±10%，进口的电感量，电流量范围更大，误差则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。

2、卧式密封固定电感器 卧式密封固定电感器采用轴向型引脚，国产有LG1.LGA、LGX等系列。

LG1系列电感器的电感量范围为0.1~22000μH（直标在外壳上）

LGA系列电感器采用超小型结构，外形与1/2W色环电阻器相似，其电感量范围为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。

LGX系列色码电感器也为小型封装结构，其电感量范围为0.1~10000μH，额定电流分为50mA、150mA、300mA和1.6A四种规格。

可调电感器

常用的可调电感器有半导体收音机用振荡线圈、电视机用行振荡线圈、

行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。

1、半导体收音机用振荡线圈：此振荡线圈在半导体收音机中与可变电容器等组成本机振荡电路，用来产生一个输入调谐电路接收的电台信号高出465kHz的本振信号。其外部为金属屏蔽罩，内部由尼龙衬架、工字形磁心、磁帽及引脚座等构成，在工字磁心上有用高强度漆包线绕制的绕组。磁帽装在屏蔽罩内的尼龙架上，可以上下旋转动，通过改变它与线圈的距离来改变线圈的电感量。电视机中频陷波线圈的内部结构与振荡线圈相似，只是磁帽可调磁心。

2、电视机用行振荡线圈：行振荡线圈用在早期的黑白电视机中，它与外围的阻容元件及行振荡晶体管等组成自激振荡电路（三点式振荡器或间歇振荡器、多谐振荡器），用来产生频率为15625HZ的的矩形脉冲电压信号。

该线圈的磁心中心有方孔，行同步调节旋钮直接插入方孔内，旋动行同步调节旋钮，即可改变磁心与线圈之间的相对距离，从而改变线圈的电感量，使行振荡频率保持为15625HZ，与自动频率控制电路（AFC）送入的行同步脉冲产生同步振荡。

3、行线性线圈：行线性线圈是一种非线性磁饱和电感线圈（其电感量随着电流的增大而减小），它一般串联在行偏转线圈回路中，利用其磁饱和特性来补偿图像的线性畸变。

行线性线圈是用漆包线在"工"字型铁氧体高频磁心或铁氧体磁棒上绕制而成，线圈的旁边装有可调节的永久磁铁。通过改变永久磁铁与线圈的相对位置来改变线圈电感量的大小，从而达到线性补偿的目的。

阻流电感器

阻流电感器是指在电路中用以阻塞交流电流通路的电感线圈，

它分为高频阻流线圈和低频阻流线圈。

1、高频阻流线圈：高频阻流线圈也称高频扼流线圈，它用来阻止高频交流电流通过。

高频阻流线圈工作在高频电路中，多用采空心或铁氧体高频磁心，骨架用陶瓷材料或塑料制成，线圈采用蜂房式分段绕制或多层平绕分段绕制。
