使用电感和铁氧体磁珠降低噪声的对策

使用电感的降噪对策

仅使用电容无法充分消除噪声时，可以考虑使用电感。降噪对策中使用的电感大致有两种。

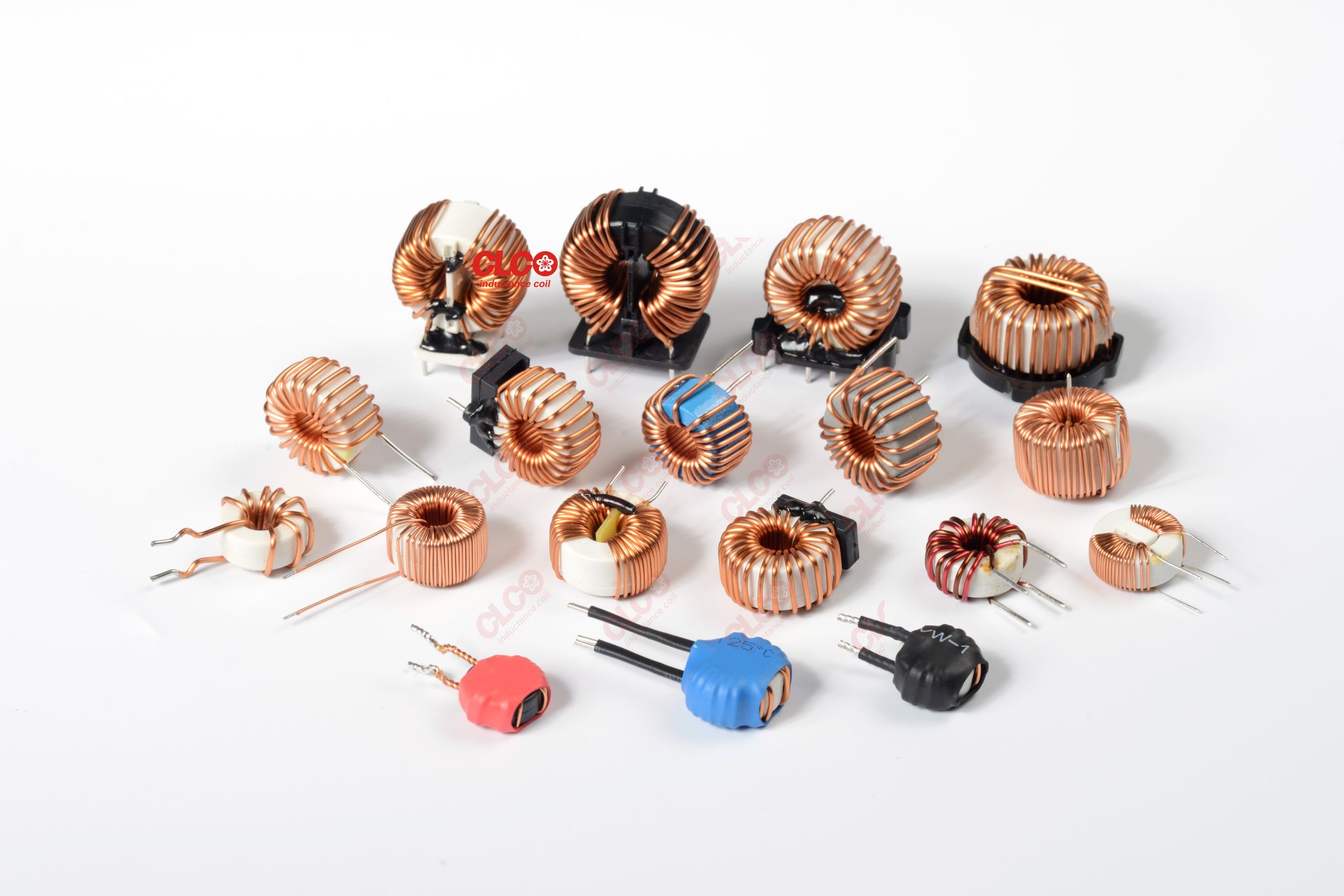

 ①绕组型电感：构成滤波器
 ②铁氧体磁珠：将噪声转换为热

电感和铁氧体磁珠的阻抗特性

在进入使用电感和铁氧体磁珠降噪的对策介绍之前，先来了解一下它们的基本特性。虽然铁氧体磁珠被归类为电感，但其频率－阻抗特性与普通电感不同。

铁氧体磁珠与普通电感相比，具有电阻分量R较大、Q值较低的特性。利用该特性可消除噪声。

另外，直流电流特性也不同。

普通的电感可容许较大的直流叠加电流，只要在其范围内，阻抗不怎么受直流电流的影响，谐振点也几乎不变。相比之下，铁氧体磁珠对于直流电流容易饱和，饱和会导致电感值下降，谐振点向高频段转移。这会导致滤波器特性变化，因此需要特别注意。

下面开始介绍使用电感和铁氧体磁珠降低噪声的对策。

①绕组型电感：构成滤波器

下面是关于使用了电感的π型滤波器的介绍。在低频段，因电感和电容而发挥低通滤波器的作用。到了高频段，由于电感会变现为电容、电容会表现为电感，从而π型滤波器起到高通滤波器的作用，因此无法获得噪声消除效果。

②铁氧体磁珠：将噪声转换为热

铁氧体磁珠在低频段基本上也起到低通滤波器的作用。但是，如前所述，在这个频段对于直流电流容易饱和，使用这种电感值下降的铁氧体磁珠很难消除目标频段的噪声。

电抗降低并存在与电阻分量交叉的点。当超过这个被称为“交叉点”的频段后，铁氧体磁珠将起到电阻的作用，具有将噪声转换为热的功能。这是与内置绕组型电感的滤波器之间的巨大差异。而在更高频段，则与绕组型电感相同，发挥高通滤波器的作用。

使用了铁氧体磁珠的滤波器，不仅可将噪声旁路消除，还可将噪声转换为热，因此有望实现优异的噪声消除性能。但是，需要注意其直流偏置电流特性。
