电感磁芯的饱和度介绍

哈喽，今天要介绍的是有关电感磁芯的饱和度介绍，让我们一起看起来吧~

通过电感峰值电流，我们可以发现电感上产生了什么。很容易会知道，随着通过电感的电流增加，它的电感量会减小。这是由于磁芯材料的物理特性决定的。电感量会减少多少就很重要了：如果电感量减小很多，转换器就不会正常工作了。当通过电感的电流大到电感实效的程度，此时的电流称为“饱和电流”。这也是电感的基本参数。

实际上，转换电路中的开关功率电感总会有一个“软”饱和度。要了解这个概念可以观察实际测量的电感Vs DC电流的曲线：

当电流增加到一定程度后，电感量就不会急剧下降了，这就称为“软”饱和特性。如果电流再增加，电感就会损坏了。

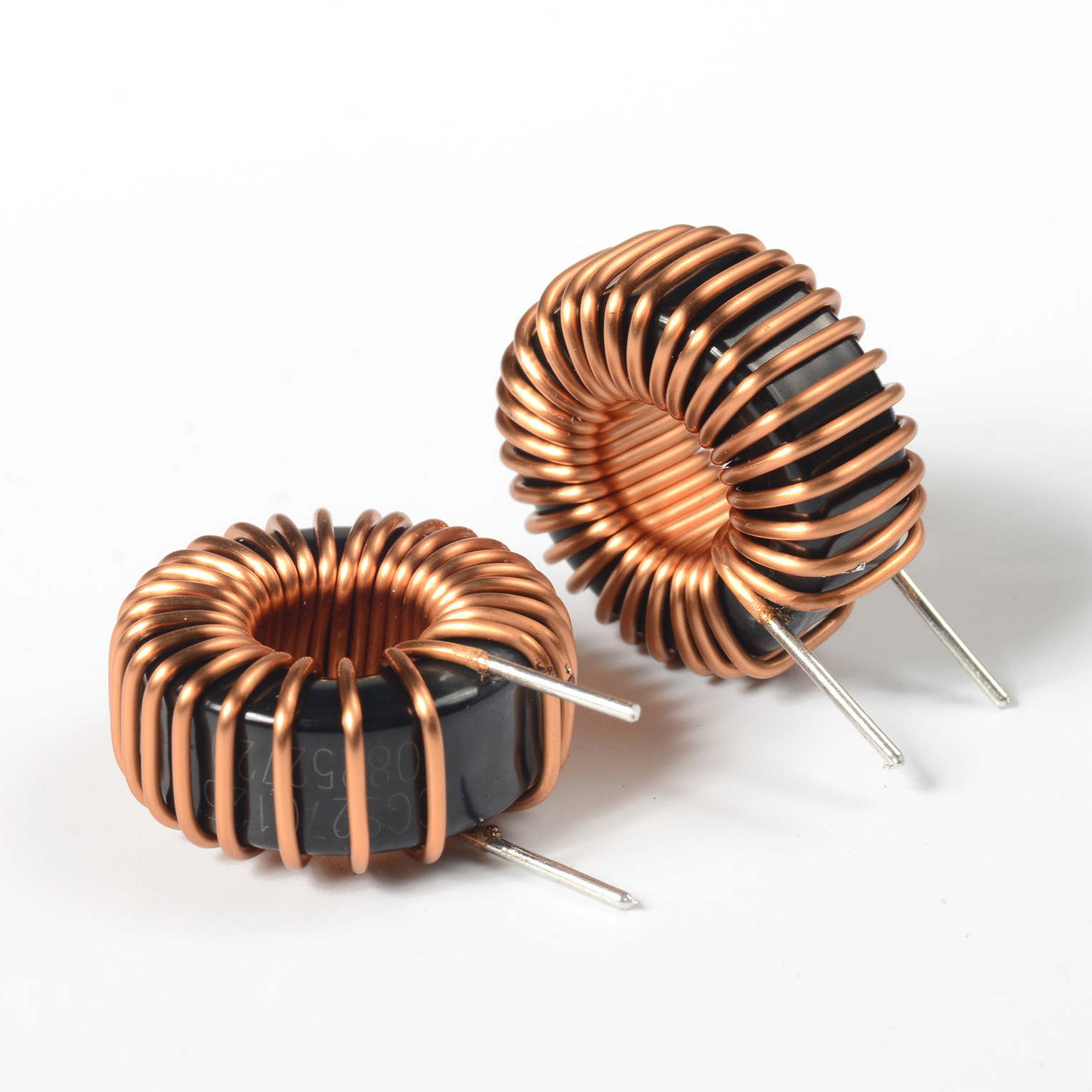

注意：电感量下降在很多类的电感中都会存在。例如：toroids，gapped E-cores等。但是，rod core电感就不会有这种变化。

有了这个软饱和的特性，我们就可以知道在所有的转换器中为什么都会规定在DC输出电流下的最小电感量;而且由于纹波电流的变化也不会严重影响电感量。在所有的应用中都希望纹波电流尽量的小，因为它会影响输出电压的纹波。这也就是为什么大家总是很关心DC输出电流下的电感量，而会在Spec中忽略纹波电流下的电感量

饱和电流ISAT一般是标注在电感值衰减在10%、30%或40%之情况下的偏置电流。以气隙铁氧体而言，因其饱和电流特性非常急遽，10%与40%相差不大，可参考图4。但如果是铁粉芯（如冲压式电感），饱和曲线比较缓和，如图9，电感衰减10%或40%的偏置电流相差很多，因此就饱和电流值，二种铁芯将分开探讨如下。

对于一个气隙铁氧体，以ISAT作为电路应用最大的电感电流上限点是合理的。但如果是铁粉芯，因为缓饱和特性，即便应用电路最大电流超过ISAT也不会发生问题，因此这种铁芯特性最适合开关转换器的应用。在重载时，虽然电感器之电感值较低，造成电流涟波因子较高，但现今的电容电流耐受度高，因此并不会成为问题。在轻载时，电感器之电感值较大，有助于降低电感的涟波电流，进而降低铁损。

额定电流（IDC）

IDC值为当电感温升为Tr˚C时的直流偏置。规格书同时标注其在20˚C的直流电阻值RDC。依铜导线的温度系数约为3,930 ppm，在Tr温升时，其电阻值为RDC_Tr = RDC（1+0。00393Tr），其功耗为PCU = I2DCxRDC。此铜损功耗在电感器表面散逸，可计算出电感的热阻ΘTH：

相同系列及尺寸的电感，因表面散热面积一样，其计算所得之热阻也相差无几；换句话说，可以估算不同电感的额定电流IDC。不同系列（封装）的电感，其热阻也不同。

在DC-DC转换器中，电感器是仅次于IC的核心元件。通过选择恰当的电感器，能够获得较高的转换效率。在选择电感器时所使用的主要参数有电感值、额定电流、交流电阻、直流电阻等，在这些参数中还包括功率电感器特有的概念。例如，功率电感器的额定电流有两种，它们之间的差异是什么呢？

为了回答这样的疑问，我们在这里对功率电感器的额定电流进行说明。

存在两种额定电流的原因  

功率电感器的额定电流有"基于自我温度上升的额定电流"和"基于电感值的变化率的额定电流"两种决定方法，分别具有重要的意义。"基于自我温度上升的额定电流"是以元件的发热量为指标的额定电流规定，超出该范围使用时可能会导致元件破损及组件故障。

与此同时，"基于电感值的变化率的额定电流"是以电感值的下降程度为指标的额定电流规定，超出该范围使用时可能会由于纹波电流的增加而导致IC控制不稳定。此外，根据电感器的磁路构造的不同，磁饱和的倾向（即电感值的下降倾向）有所不同。

对于开磁路类型，随着直流电流的增加，到规定电流值为止呈现比较平坦的电感值，但以规定电流值为境界电感值急剧下降。相反，闭磁路类型随着直流电流的增加，透磁率的数值逐渐减少，因此电感值缓慢下降。

功率电感规格书中对额定电流参数仅注明介质的饱和电流Isat值。

小常识：Isat与rms的区别

Isat与Irms是工程人员常常会碰到的技术术语，但因有些客户的问题，时常将两者混淆，造成工程技术上的错误。Isat与Irms两者分别表示什么，中文又是指什么? Isat与Irms两者如何定义，它们与那些因素有关?我们在电感设计时，如何定义?

Isat：指磁介质的饱和电流，是指磁介质达到Bm对应的Hm所需的DC电流量的大小，对于电感，即电感下降到一定比例后的电流大小，如SRI1207-4R7M产品，电感下跌20%的电流为8。4A，则Isat=8。4A。Isat计算公式如下：

设截面积为S、长为l，磁导率为μ的铁环上，绕以紧密的线圈N匝，线圈中通过的电流为I。則依磁路定律:

Hl/0。4π=NI=0。7958Hl

对于同一材质及呎吋的铁芯Hl依B-H曲线进行变化，但在同一斜率下，Hl是不变的，因此:

N1*I1=Hl/0。4π=N2*I2

即:

N1/N2=I2/I1

Irms：指电感产品的应用额定电流，也称为温升电流，即产品应用时，表面达到一定温度时所对应的DC电流。
