共模电感的作业原理是怎样的？

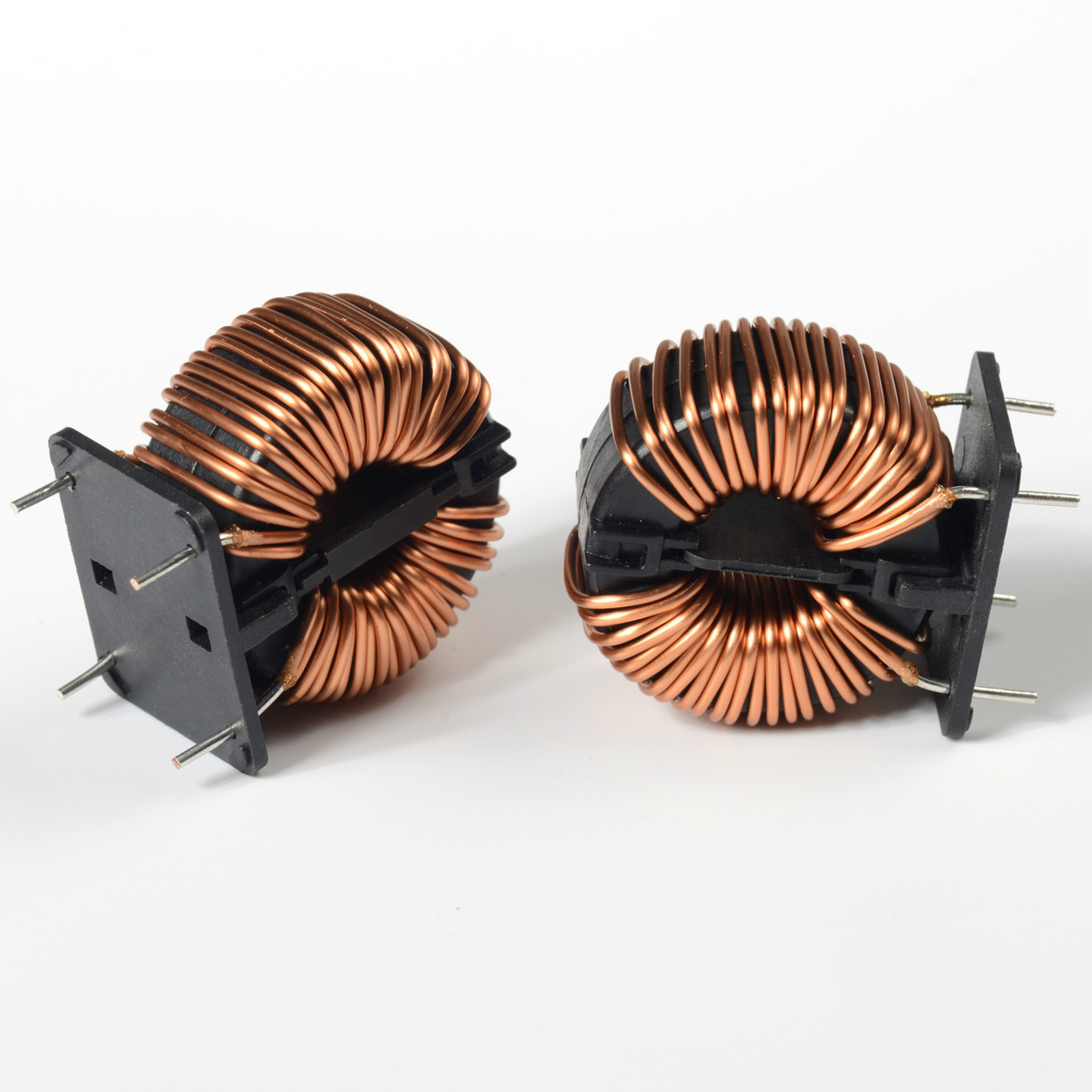

共模电感的作业原理是怎么样的？什么是共模电感?它的作业原理是什么?本文就给大家简略介绍一下共模电感的原理以及使用情况。共模电感是一个以铁氧体为磁芯的共模搅扰按捺器材，它由两个尺度相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，构成一个四端器材，要对于共模信号呈现出大电感具有按捺效果，而对于差模信号呈现出很小的漏电感几乎不起效果。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到按捺效果，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地经过。因而共模电感在平衡线路中能有效地按捺共模搅扰信号，而对线路正常传输的差模信号无影响。

共模电感的作业原理是怎样的？一、共模电感在制作时应满足以下要求：1)绕制在线圈磁芯上的导线要相互绝缘，以确保在瞬时过电压效果下线圈的匝间不发生击穿短路。2)当线圈流过瞬时大电流时，磁芯不要出现饱满。3)线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压效果下两者之间发生击穿。4)线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授才能。总所周知，金昊德科技有限公司生产共模电感产品优势：1：绕线平整，功能稳定，高频率好，在200KHz以上传到余量比一般磁环高一倍，磁环5db，扁平线共模电感达到11db。2：扁平线横幅面积大，经过电流大，单位电流密度是圆铜线的1.5倍，扁平线铜损耗低，电阻小，温升低。开关电源发生的共模噪声频率规模为 10 kHz～50 MHz 乃至更高，为了有效衰减或是按捺这些噪声，要求在这个频率规模内共模电感器具有够高的感抗。那共模电感是怎样按捺搅扰噪声的呢?首先，共模电感器的两组线圈绕在磁环上，绕相同的匝数，同一个方向绕制，只是一组线圈绕在左边，另一组线圈绕在右侧。共模电感器采用高磁导率的锰锌铁氧体或非晶资料，以提高共模电感器功能。

深圳市创盈非晶新材料技术有限公司座落在中国深圳龙华区，是国家高新技术企业，深圳市前海新四板挂牌企业，深圳市创新型示范企业。是中国非晶和（EMC/EMI）电感线圈专业（ODM/OEM）制造商。
